TL系列装船机伸缩溜筒-散装机

【行程区间】:6000~25000mm

【卸料能力】:2100~5800m³/H

【适用物料】:矿石、骨料、粮食、煤炭

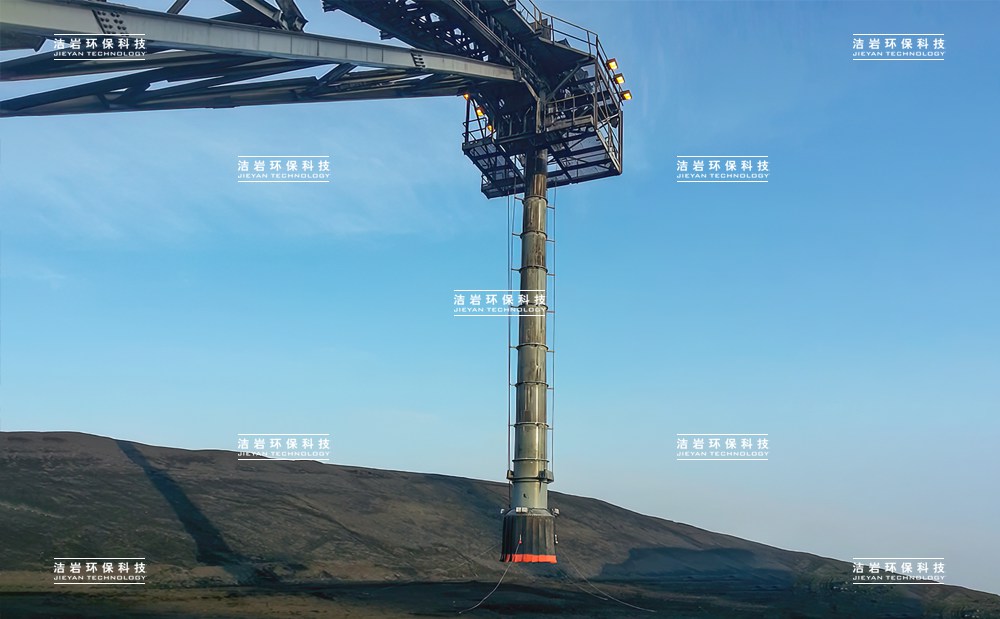

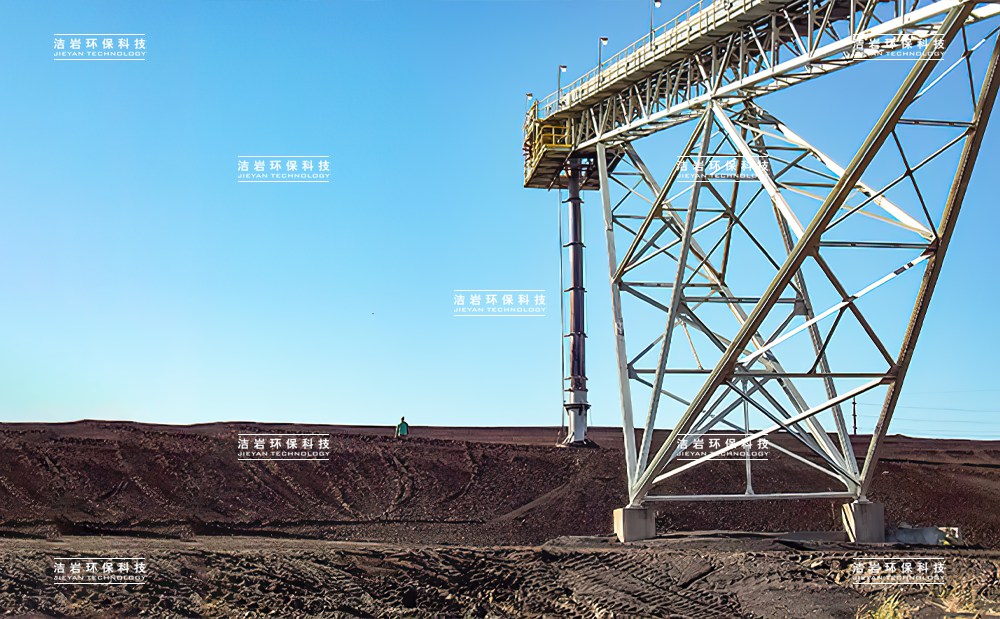

【适用场景】:矿山堆场、矿石矿粉高空抛料、港口码头装船

两种结构 一样出色

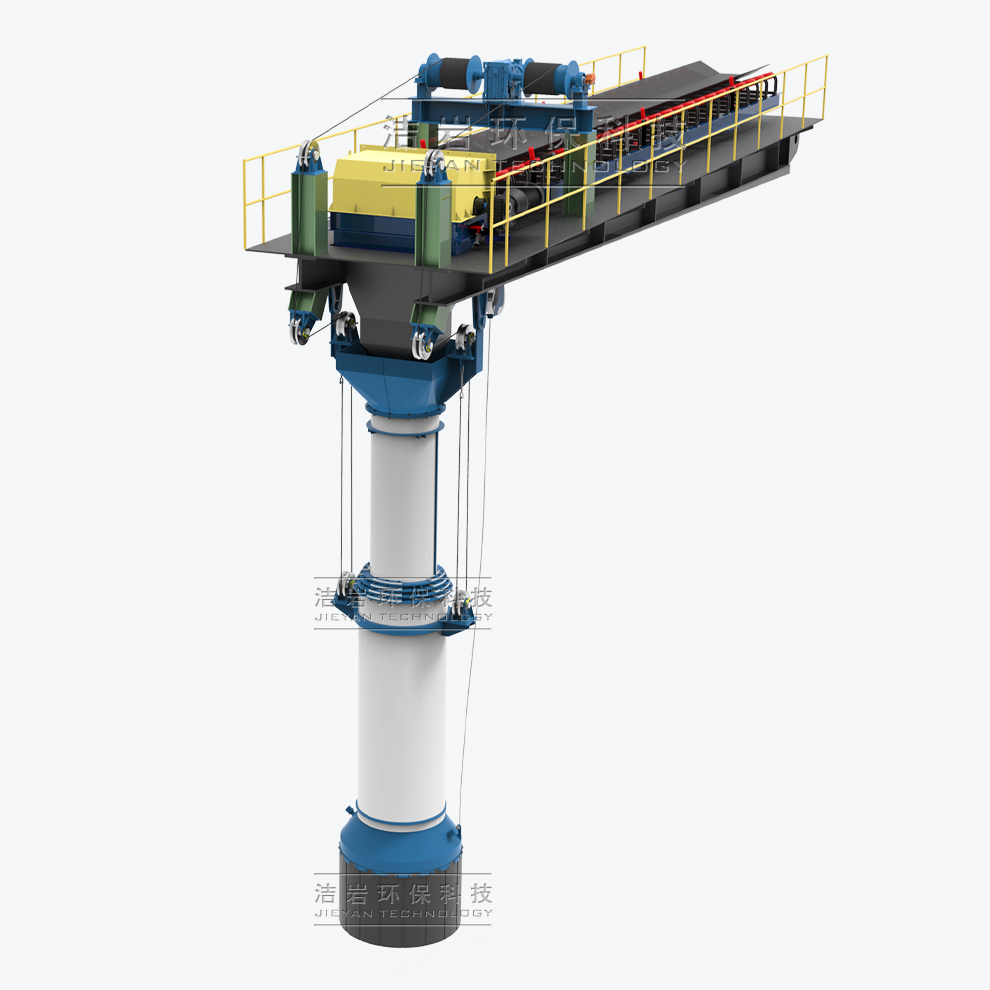

TL系列伸缩溜筒

( 一体式 )

一体式设计结构高度集成,体积紧凑,占用空间小,可直接对接设备接口,安装过程简单,显著缩短安装周期。

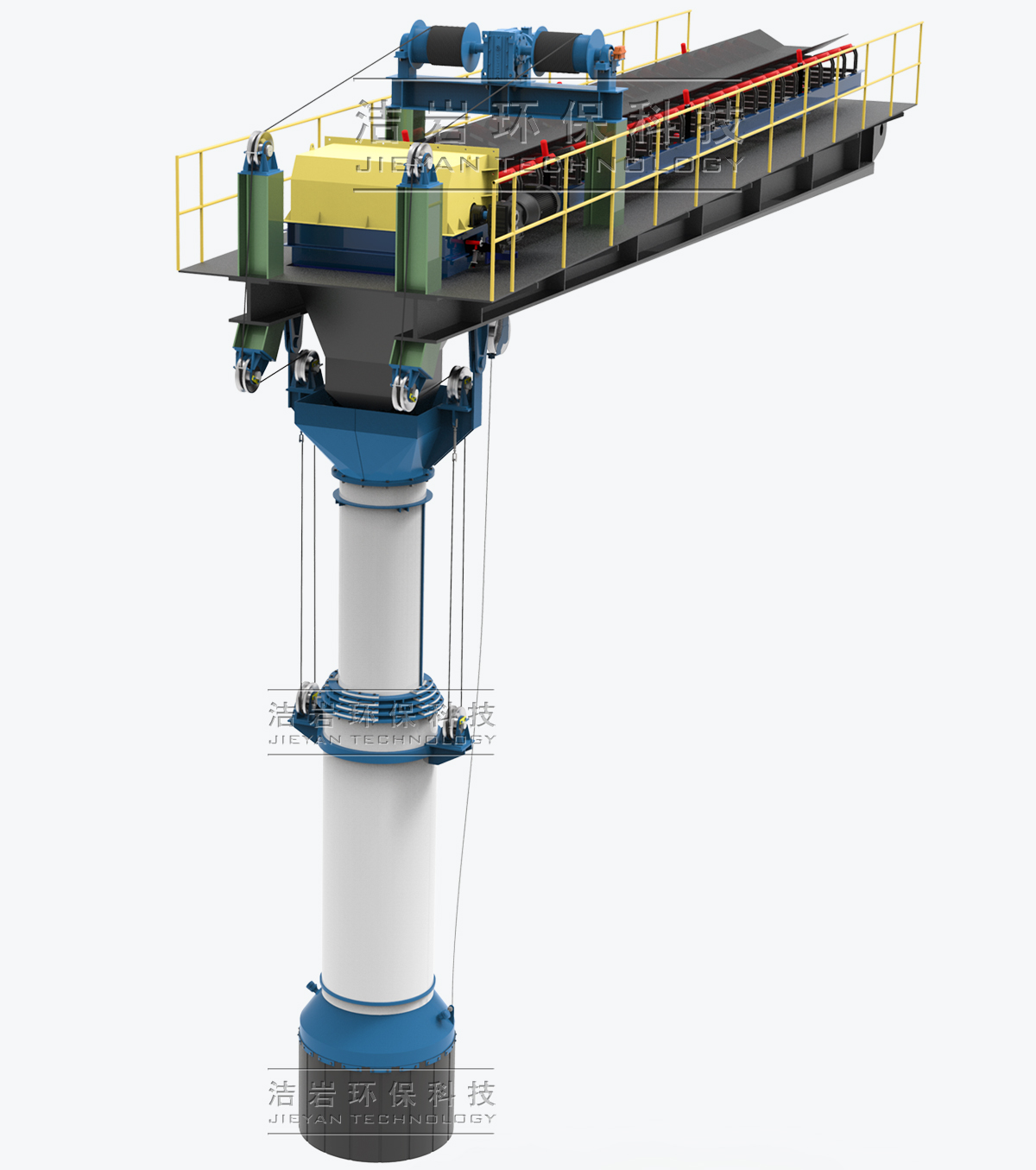

TL系列伸缩溜筒

( 分体式 )

分体式设计结构分散但模块化程度高,可根据现场空间灵活调整电机与减速机的安装位置,适应多样化的传动布局。

匠心底蕴,细节皆显专业修为

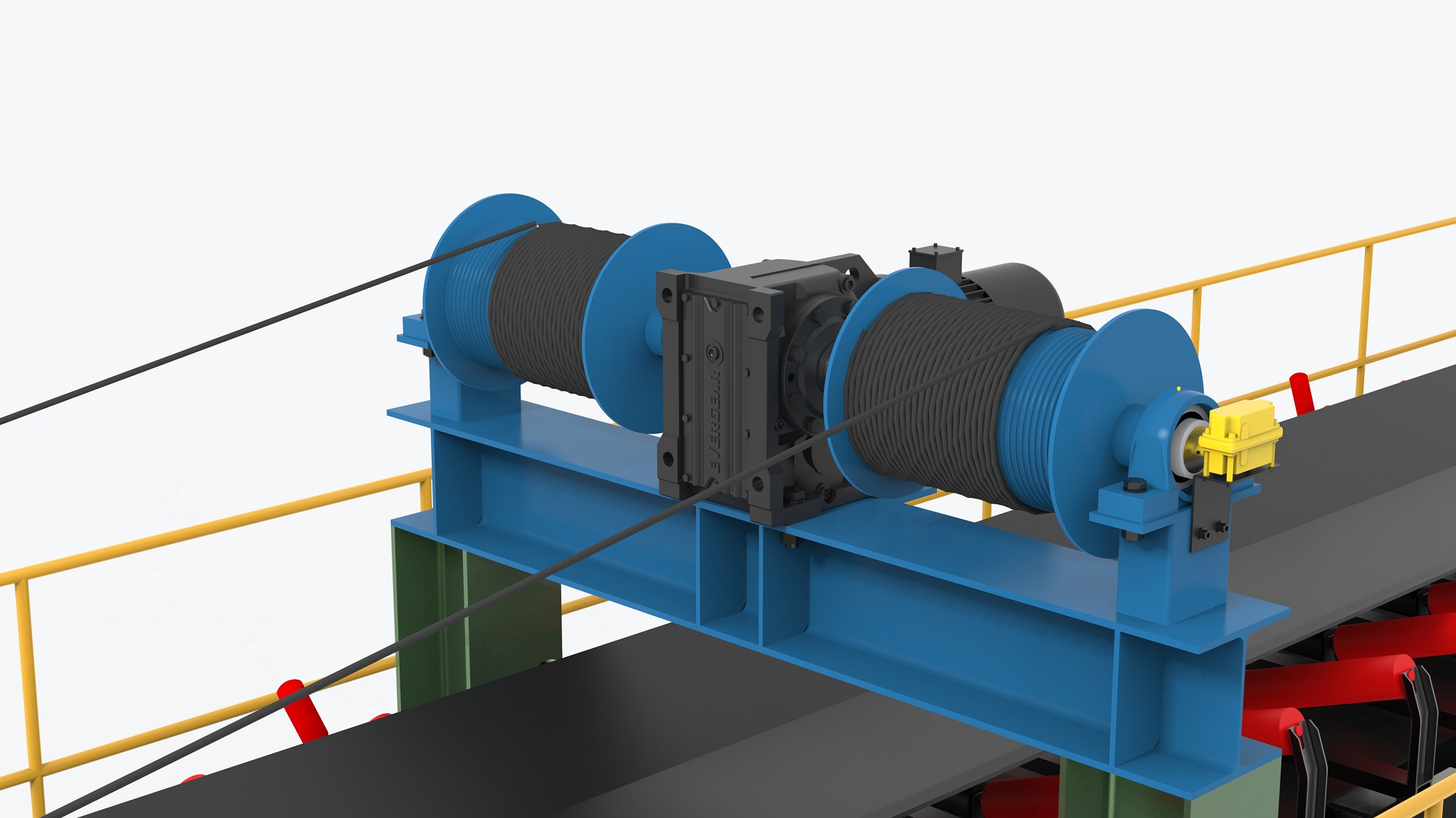

K系列重载减速机和带槽卷扬滚筒

K系列重载减速机

K系列重载减速机,带制动刹车,安全可靠

带槽卷扬滚筒

带槽卷扬滚筒,钢丝绳收放更加顺畅,减少钢丝绳磨损,延长钢丝绳使用寿命

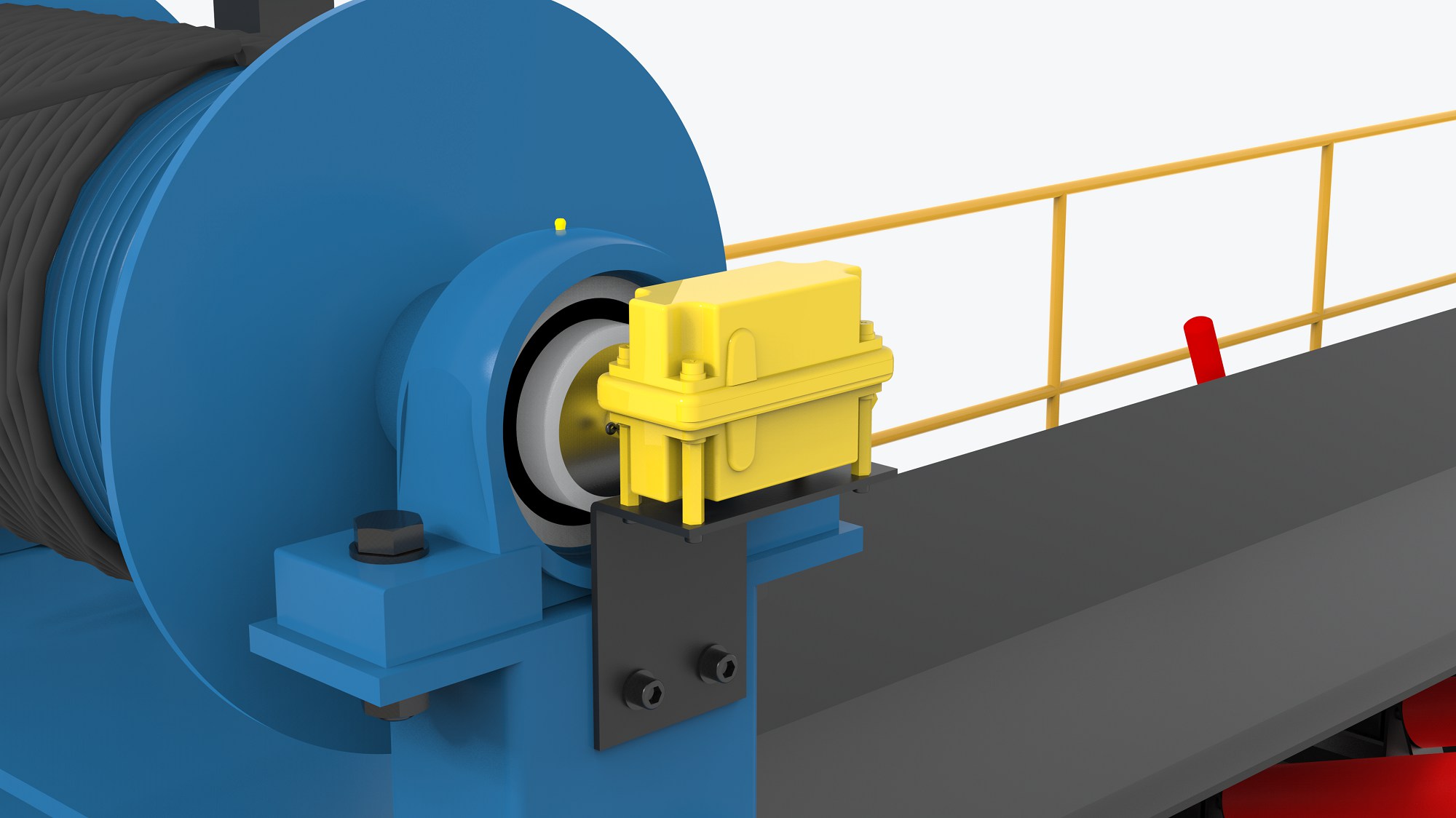

限位开关

限位开关

旋转式限位开关,稳定可靠,上下限位位置,灵活可调

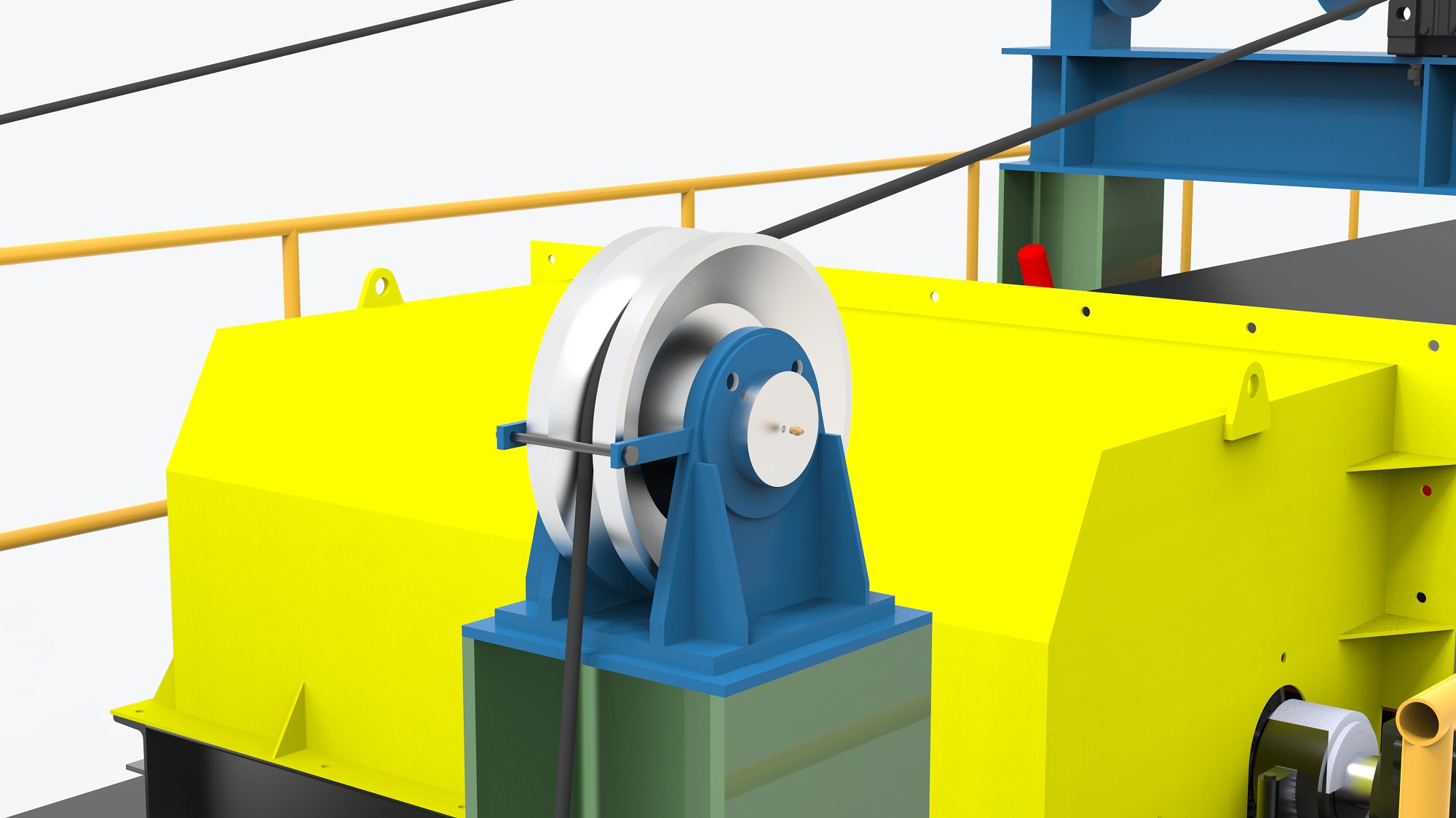

钢制提升绞盘

钢制提升绞盘

锻造的钢制提升绞盘,绞盘钢丝绳入口、绳槽内部都被精密加工过,确保在钢丝绳提升下落过程中,尤其是钢丝绳运行稍有跑偏时,对钢丝绳的磨损降低,延长钢丝绳使用寿命。

Video Poster

性能特点


01

重载设计

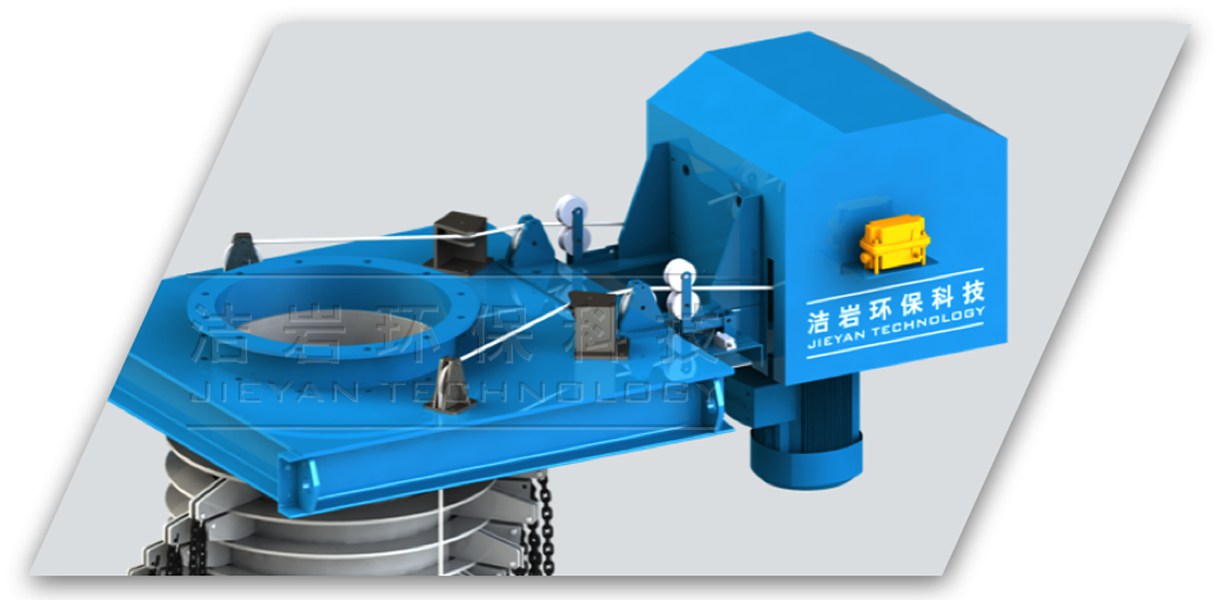

重载驱动装置,安全可靠 TC系列伸缩溜筒采用重载减速机,三倍于大载荷选型,运行稳定可靠。

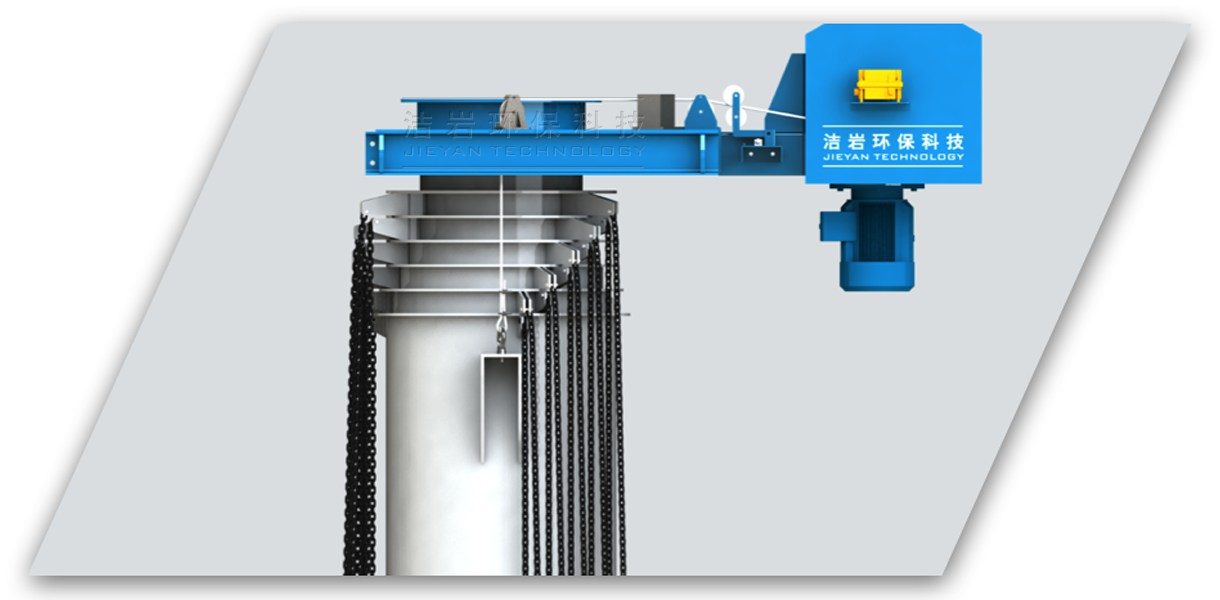

一线品牌减速机

减速机是伸缩溜筒传动装置的重要组成部分,洁岩TL系列伸缩溜筒采用国内一线品牌减速机,具有高效节能、稳定可靠的特点。

02

03

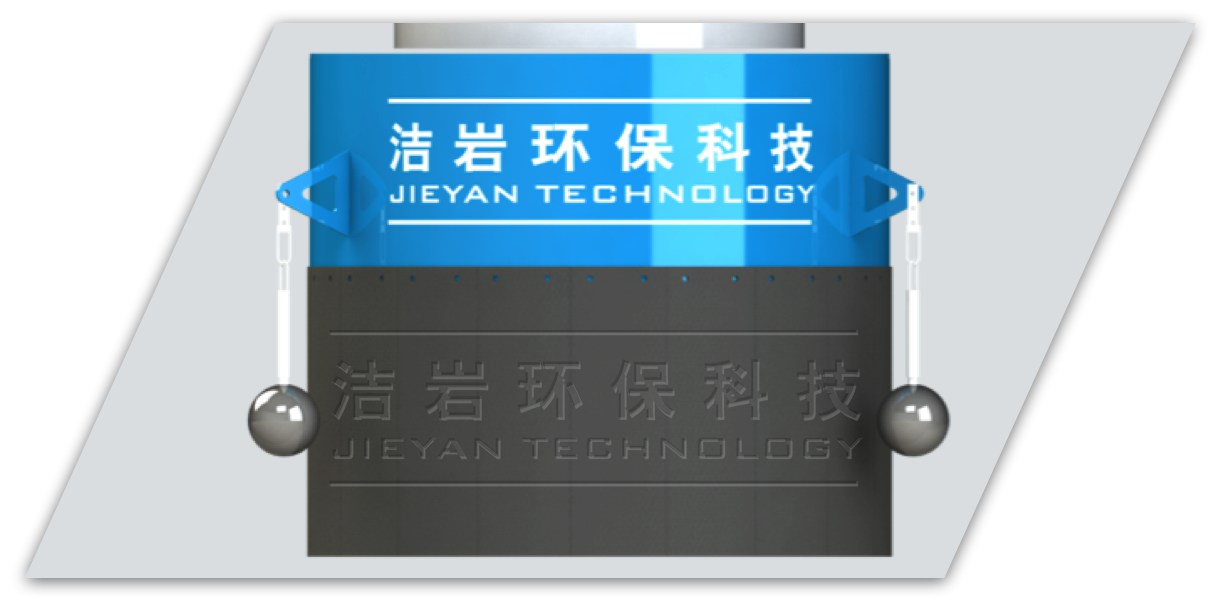

防尘裙边防止粉尘外溢

防尘裙边的主体部分为黑色,采用优质天然橡胶和丁苯橡胶混炼而成,在保持挺括的基础上增加弹性。防尘裙在隔离物料外溢的同时,也抑制粉尘飞扬外溢。

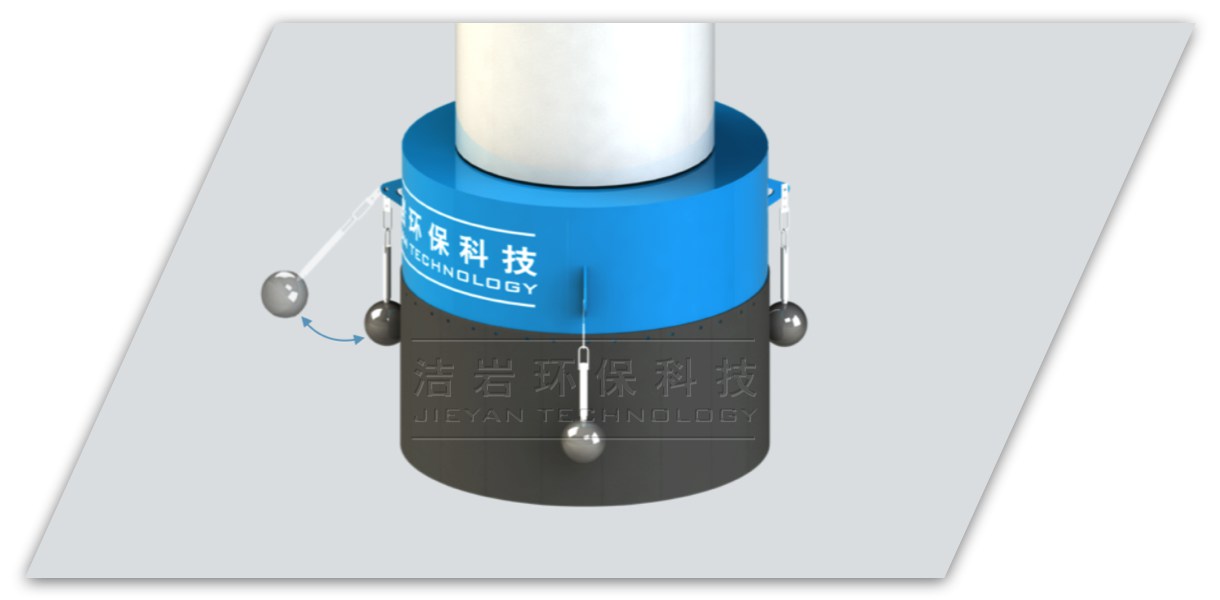

料位开关自动提升

料位自动检测提升系统,标配悬挂料位传感器,精度高,性能长期稳定、可靠。智能联动提升装置,保证伸缩溜筒下沿与物料保持合适距离,保证防尘裙边能有效抑制粉尘外溢。

04

05

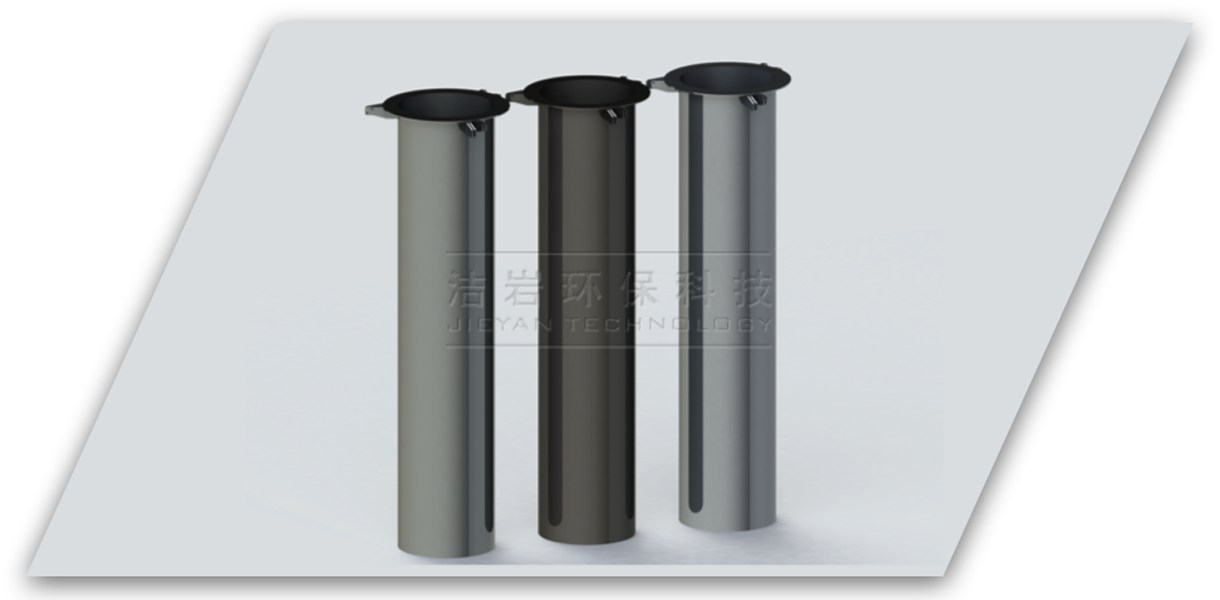

多种溜筒材质可选

多种溜筒材料可选:争对不同物料,尤其是高磨蚀性物料,可有多种溜筒材质可选:Q345、NM400、304/316不锈钢材质。

丰富的选装模块

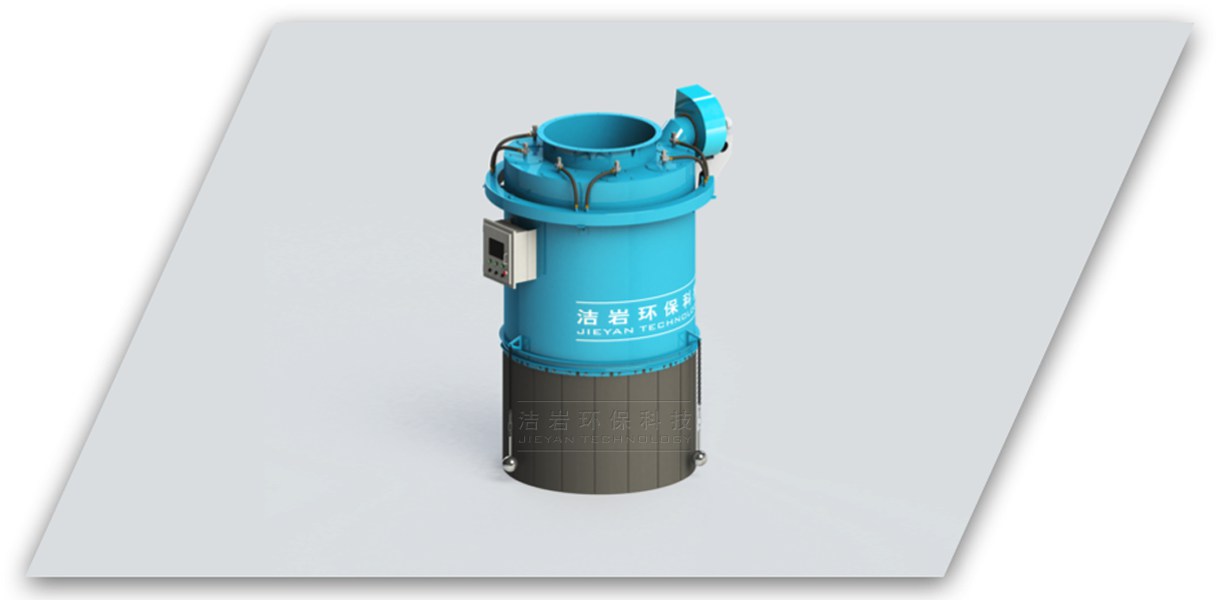

可选装防尘帆布筒,专用除尘器,旋转抛料头(平仓器)

06

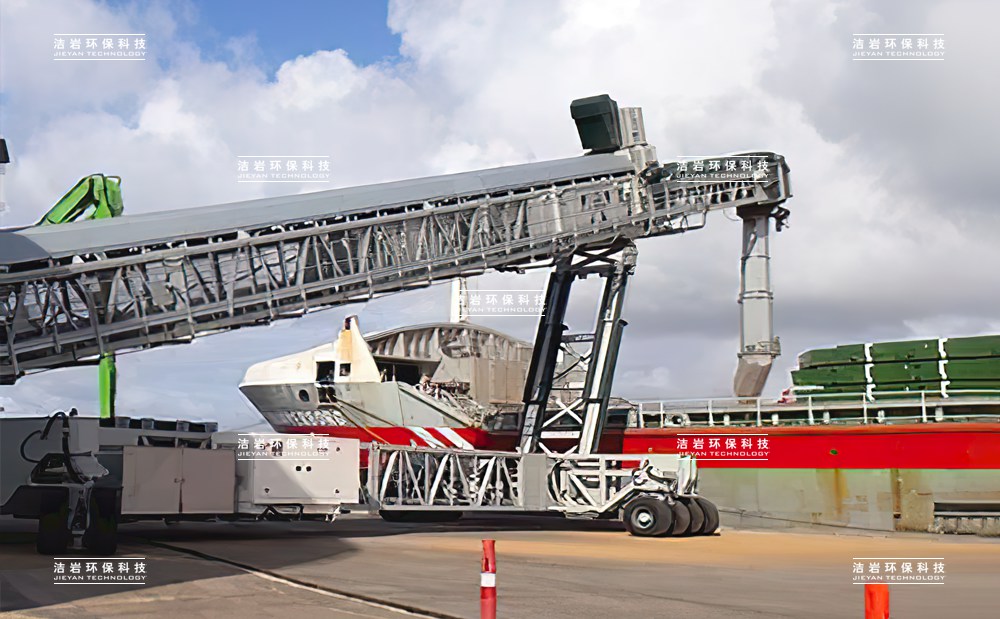

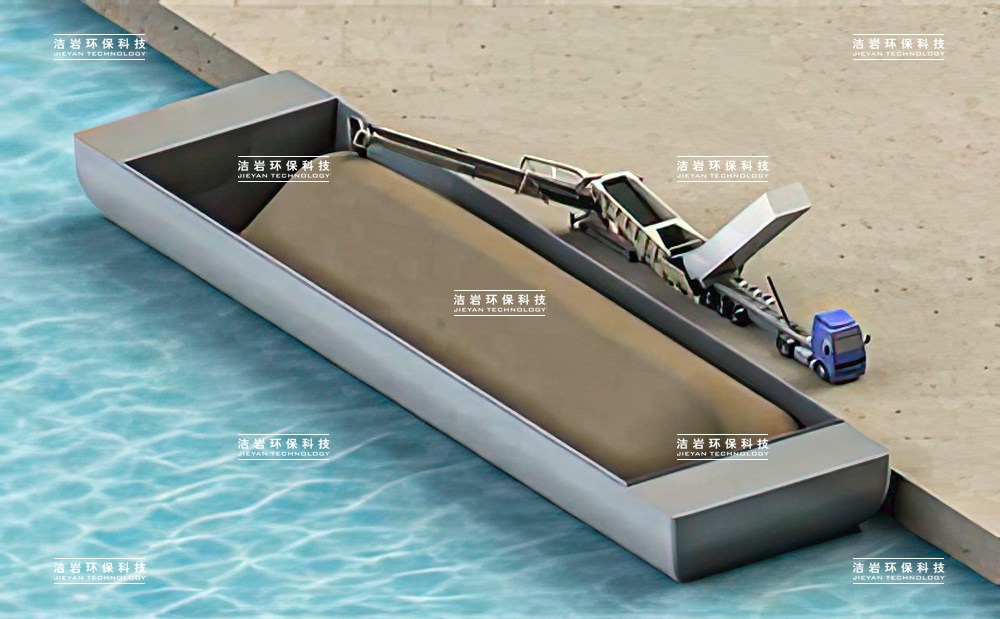

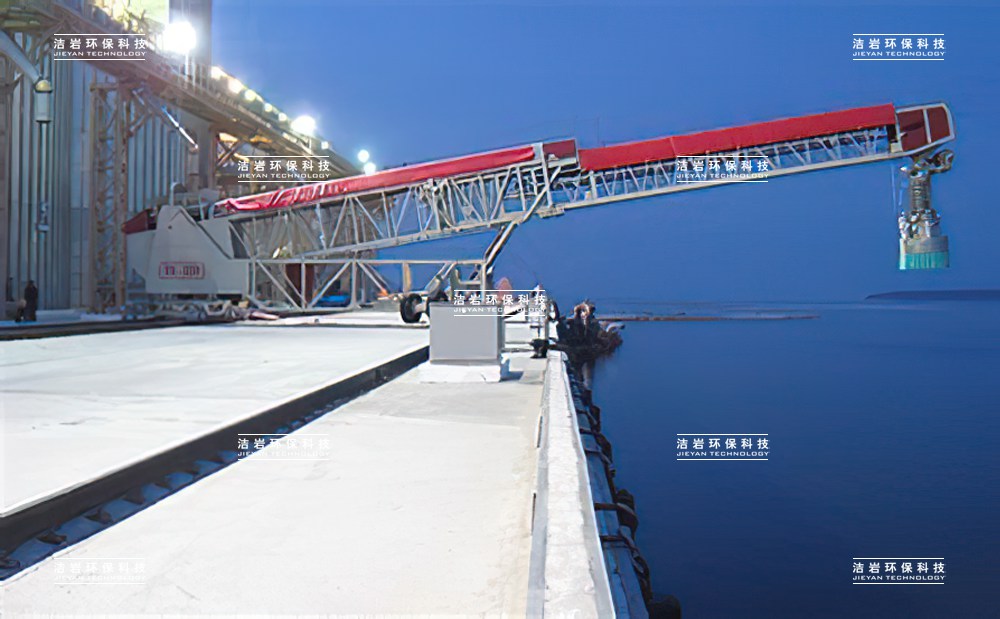

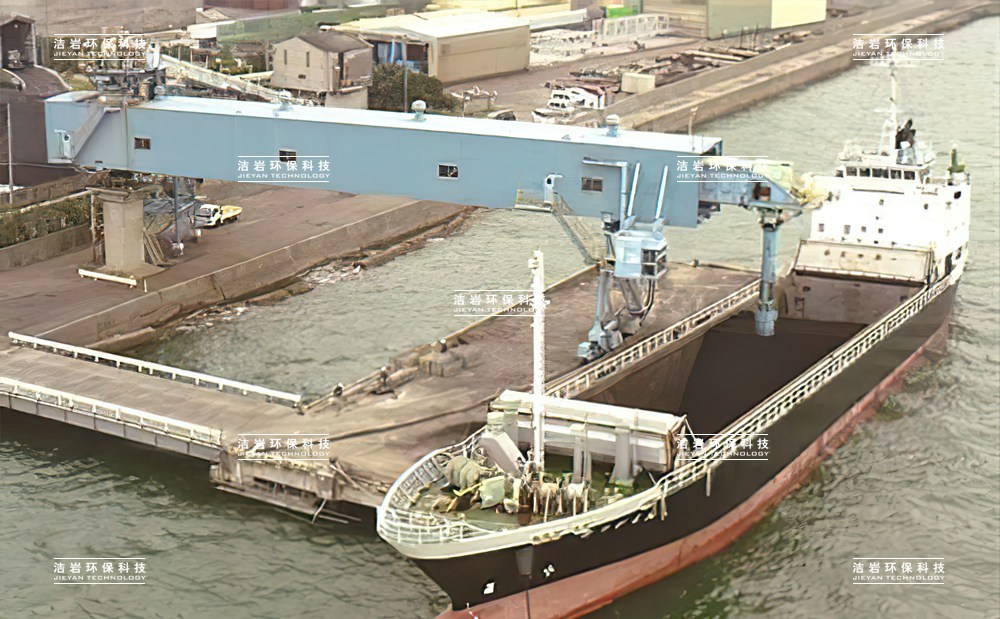

适用场景


技术参数

设备型号 TL600 TL800 TL1000
理论最大通过量(m³/h) 2100* 3800* 5800*
物料入口尺寸(mm) Φ600 Φ800 Φ1000
建议最大物料粒径(mm) ≤150 ≤200 ≤250
散装头行程(mm) 6000~25000
平均提升速度(m/min) 5
溜筒可选材质 Q355 / SUS304 / NM400

*上述技术参数为理论参考数据,不同工况不同物料,理论通过量也会不同,请以销售经理提供的技术方案或技术协议参数为准。
