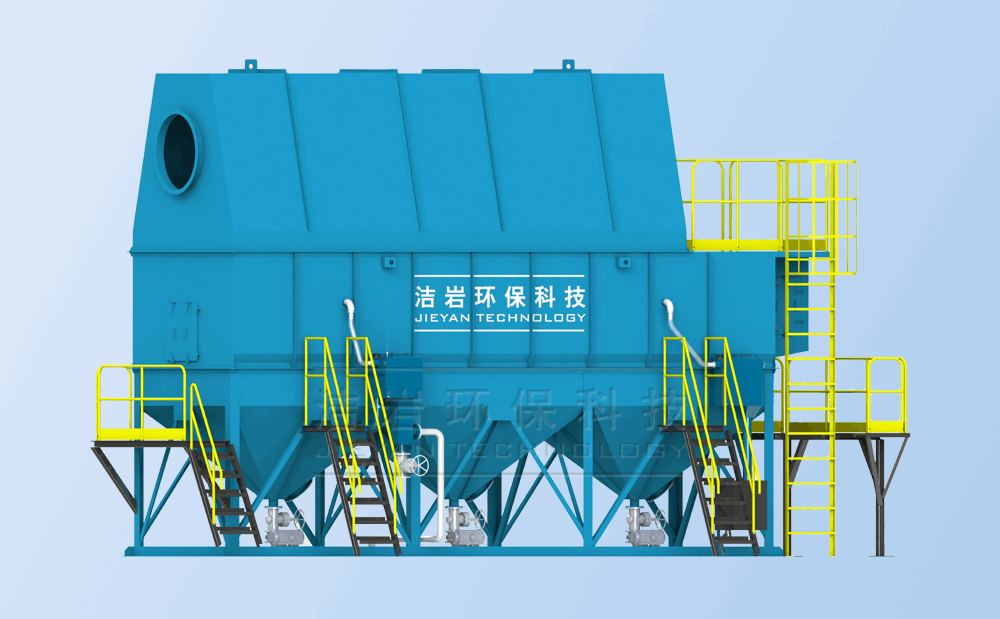

HDC系列湿式除尘器
HDC系列湿式除尘器广泛应用于矿山、冶金、建材、铸造及耐火材料等行业 ,适宜于净化无腐性的、温度不大于300摄氏度的含尘气体,特别适合净化处理粉尘浓度高、湿度大的含尘气体。对于净化有一定粘性的粉尘和非亲水性粉尘,亦能达到良好的效果。

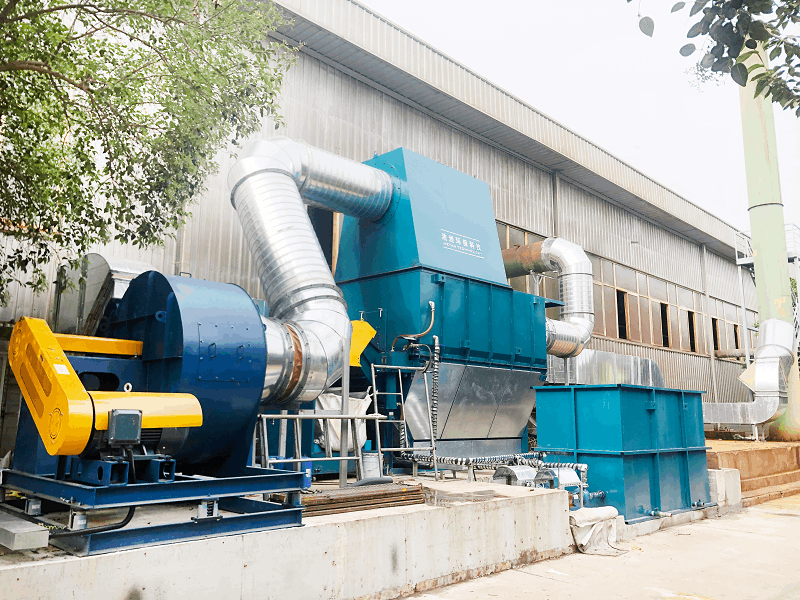

湿式除尘器使用场景

钢渣处理除尘

烧结混料机除尘

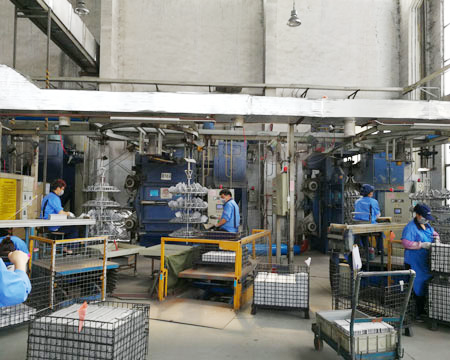

抛光打磨除尘

防爆湿式除尘
HDC湿式除尘器产品优势

高效率
HDC系列湿式除尘器对于许多不同种类,不同颗粒大小的粉尘,包括超细粉尘都可以实现高效收尘。

耗水量少,不湿物料

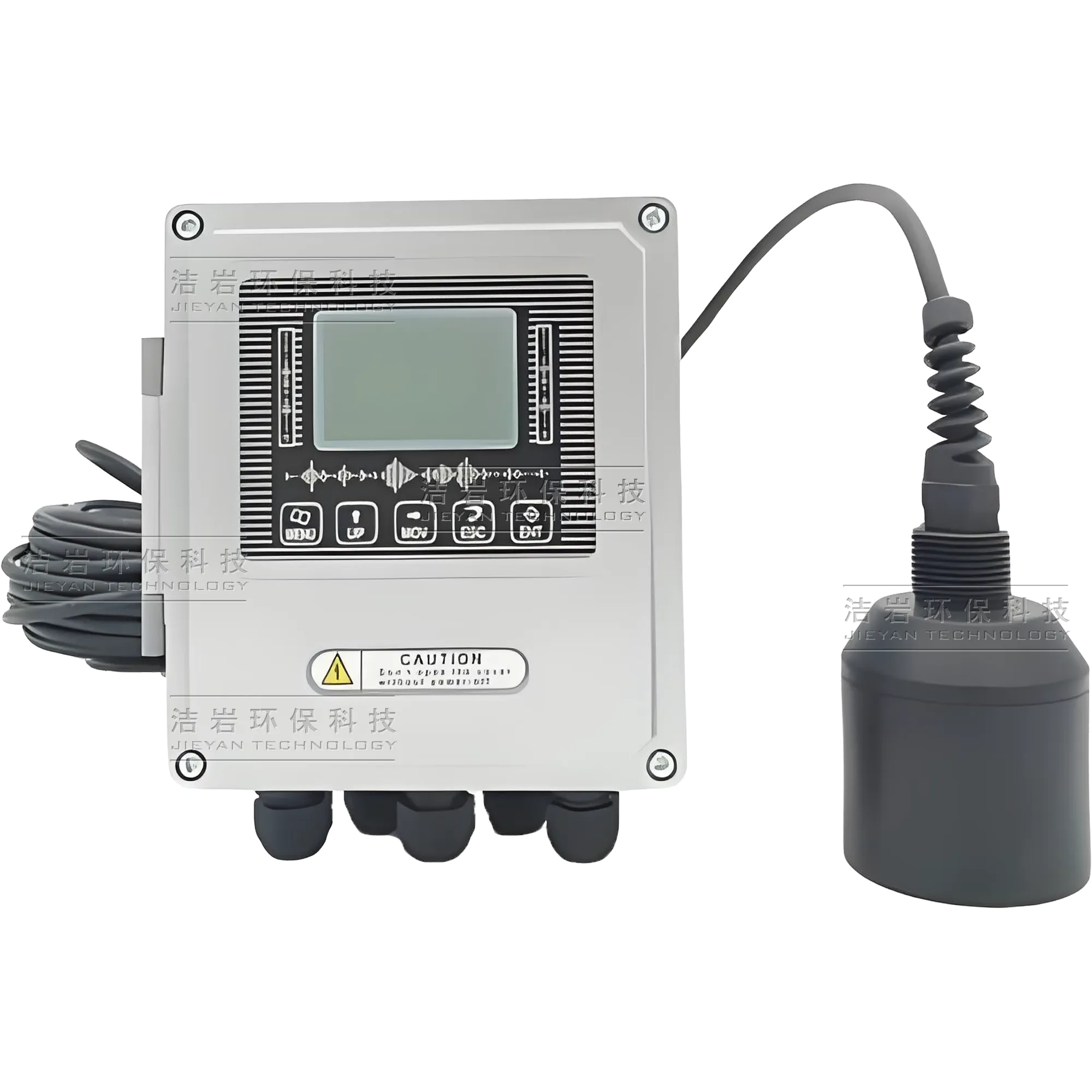

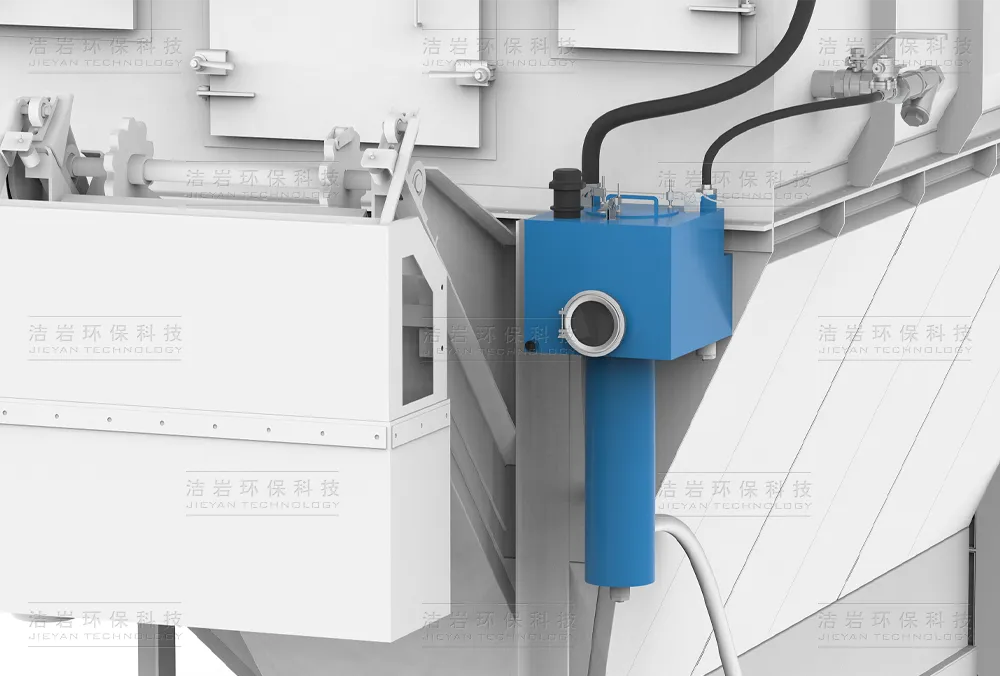

精心设计的水位控制系统使HDC系列湿式除尘器耗水量保持很小,只需很少补水就可弥补由于蒸发或者除渣器带走的水分损失。

现场布置方便,坚固耐用
HDC系列湿式除尘器由高规格热轧碳钢制作而成,并且内部活动部件较少,在正常工况下,可运行数十年。

运行成本低,维护简单方便
HDC系列湿式除尘器的活动部件仅包括风机叶片和自动除渣器,因此该系列除尘器可以保证多年使用而无需进行大规模维护。

性能稳定可靠
由于HDC系列湿式除尘器特有的内部结构和除尘原理,不需要定期更换易耗品,所以除尘效率一直稳定可靠,不存因为布袋堵塞引起的除尘效率下降等情况。

智能化控制调整灵活方便
如需更改除尘效率,只需要进行更改水位,相应调整排气风机规格,即可完成收尘效率提高或降低的调整。

HDC湿式除尘器工作原理

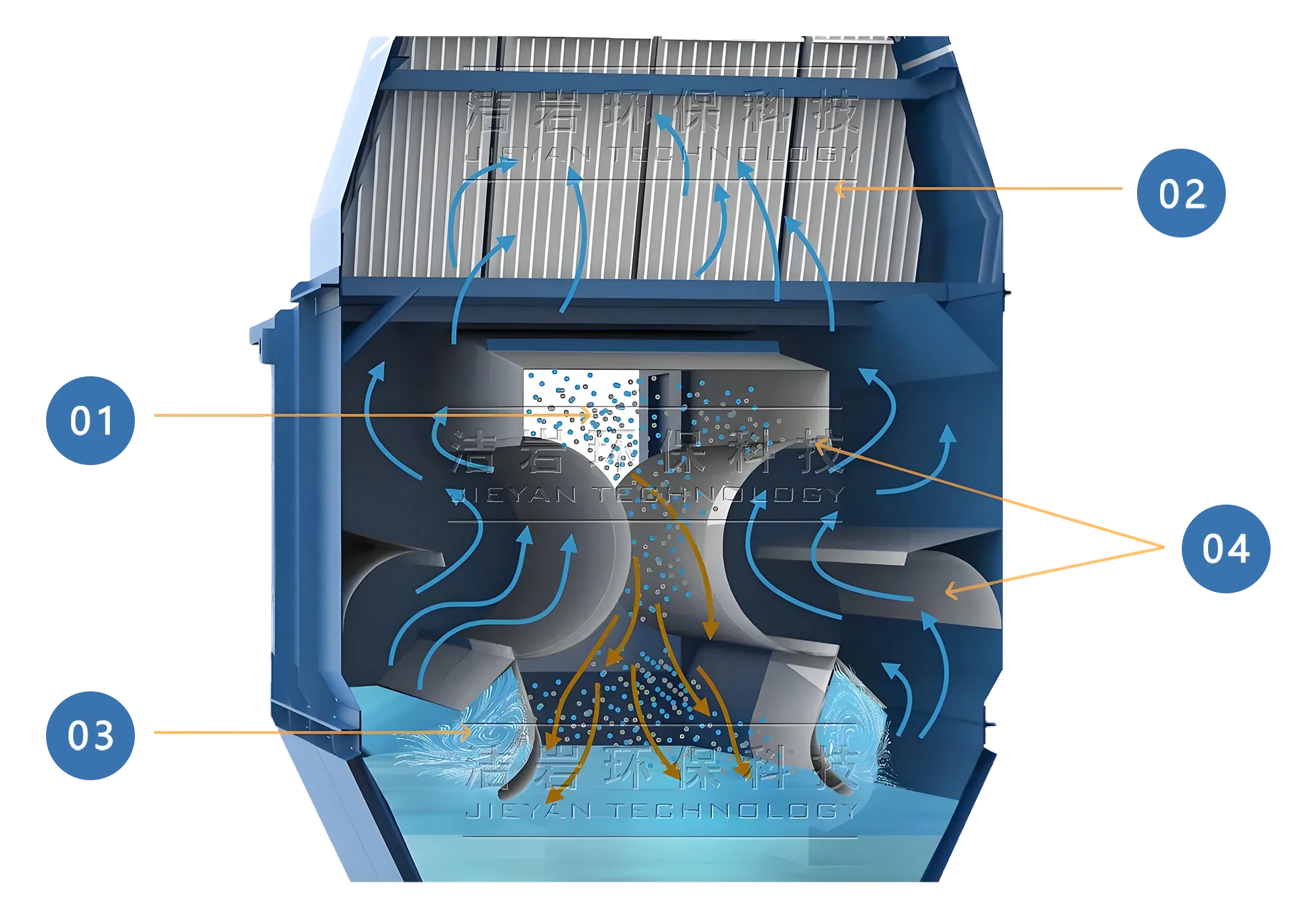

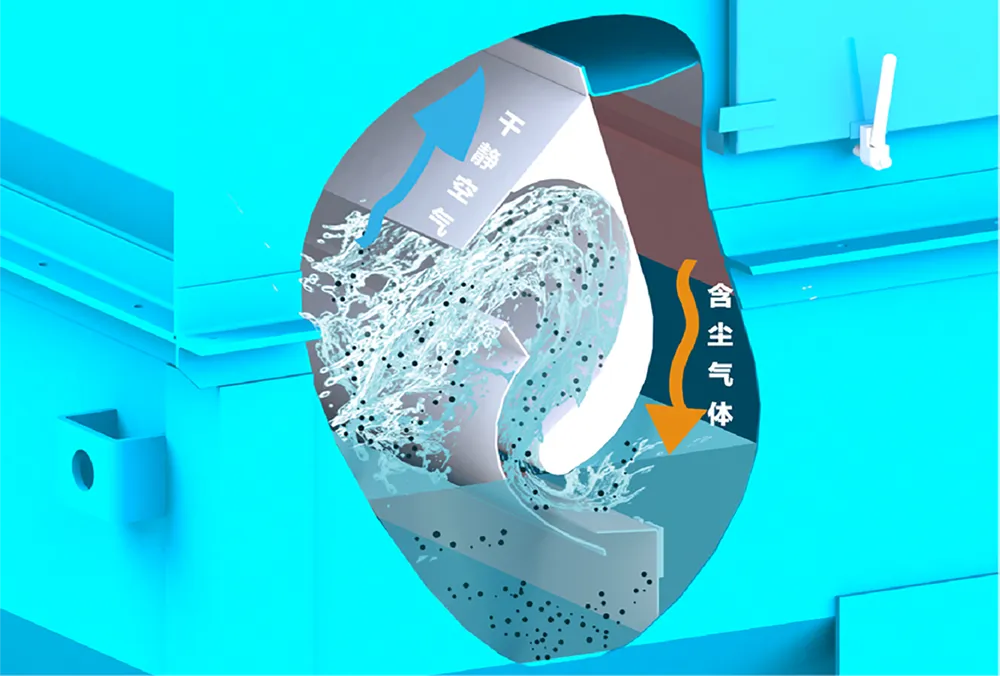

HDC系列湿式除尘器是利用离心力作用使水和含尘气体充分混合后,排除洁净空气。含尘气流通过一个局部浸没在水中的静止叶轮片时会产生水幕,而灰尘在通过此水幕时被清除。在叶片底部有一专门设计的槽型口,用来补充额外的水到叶轮片开口的最窄的部位。通过槽型口向上流动的水增加了灰尘与水的相互作用,从而提高了收尘效率。气流方向的快速改变产生的离心力使粉尘穿过水幕时被永久捕捉。洁净空气中携带的水分通过特别设计的除雾挡板去除。水槽内的水反复使用,由气流产生的水幕形成后,不再需要水泵或喷嘴。补水接头始终补充少量的清水,以补偿由于蒸发或除泥渣时带走的水。 简而言之,HDC湿式除尘器在同一空间内,把水浴和喷淋两种形式完美地合二为一,最终达到更高的除尘效率!
HDC湿式除尘器排渣方式

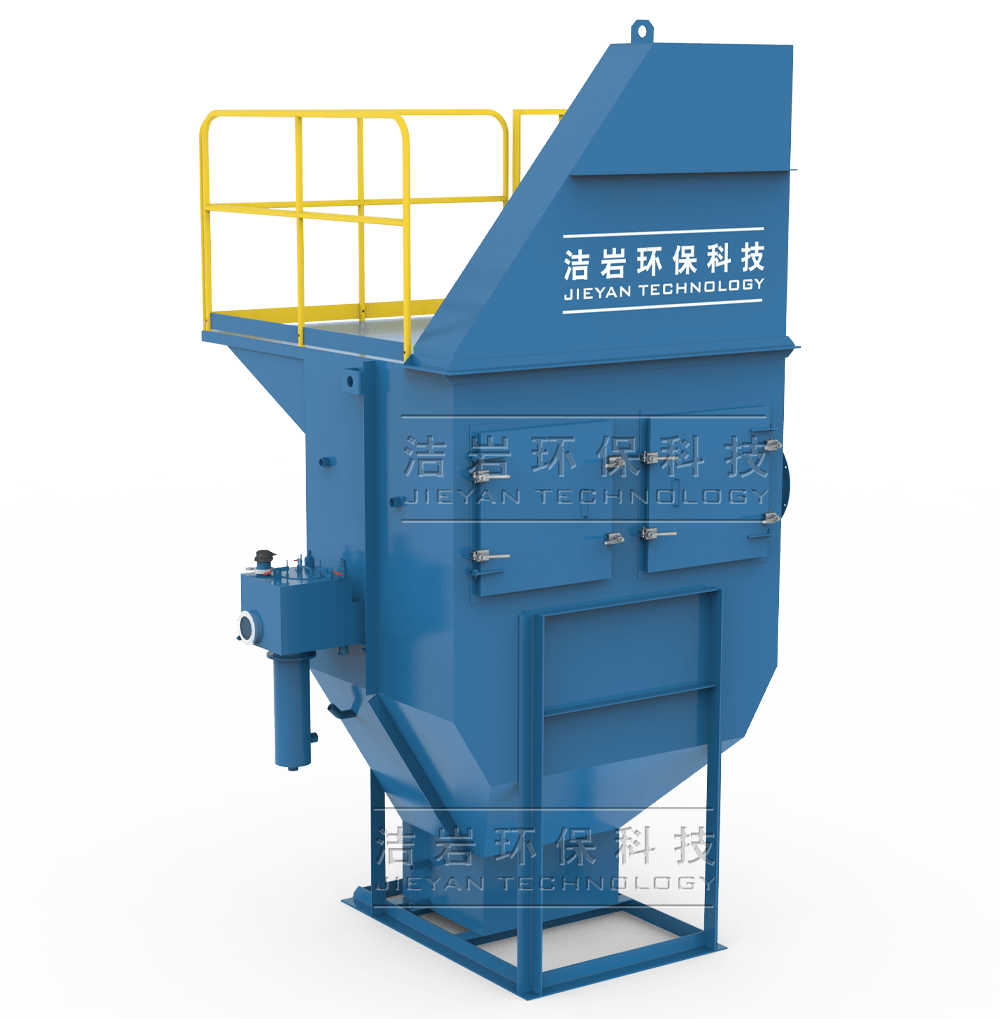

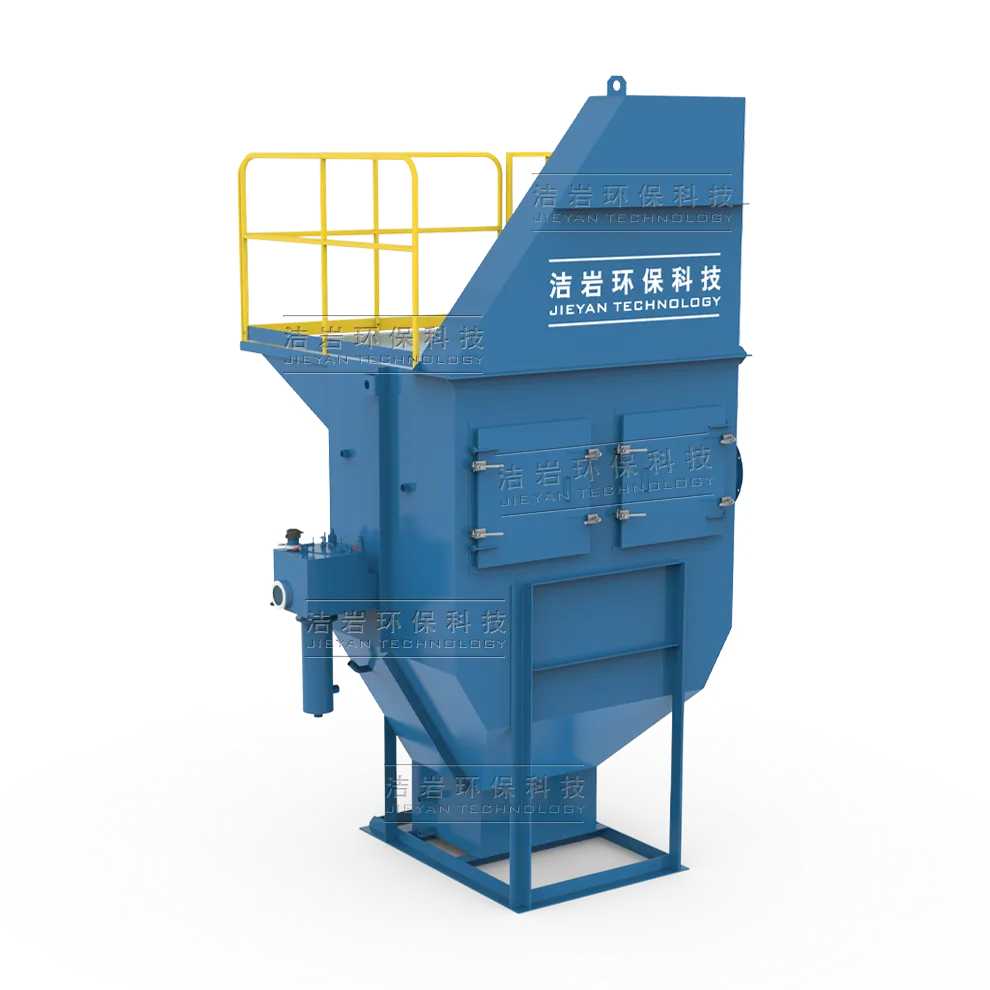

B型手动除渣
B型湿式除尘器可降低设备整体高度,降低初始成本。由于是手动除渣,此类型适合粉尘浓度较低的场合,如抛光、打磨、金属加工、打包、分类、称重及化工产品等的气体排放。
对于只有单边叶轮片的,水槽斗一侧板是倾斜的,便于除渣。如果是双边叶轮片,通常在手动除渣前需要排干水槽斗中的水。检修门的位置和内部的净空使内部泥渣可以方便的铲到渣箱或泥渣输送带上。

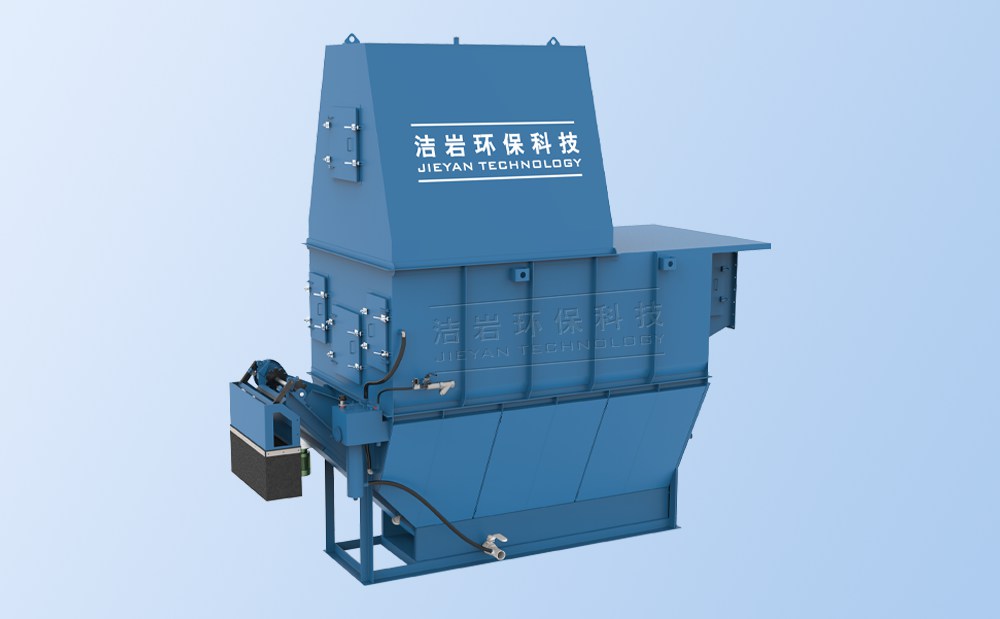

C型自动除渣
C型湿式除尘器可减少手动除渣。对于中等或高浓度的含尘气体,要求24小时连续运行的场合,或手动除渣不可行或成本高的场合,推荐采用此类型除渣方式。C型自动除渣经常用于铸造、型砂输送、喷砂、抛光、研磨、物料输送、干燥剂或加工等的气体排放。

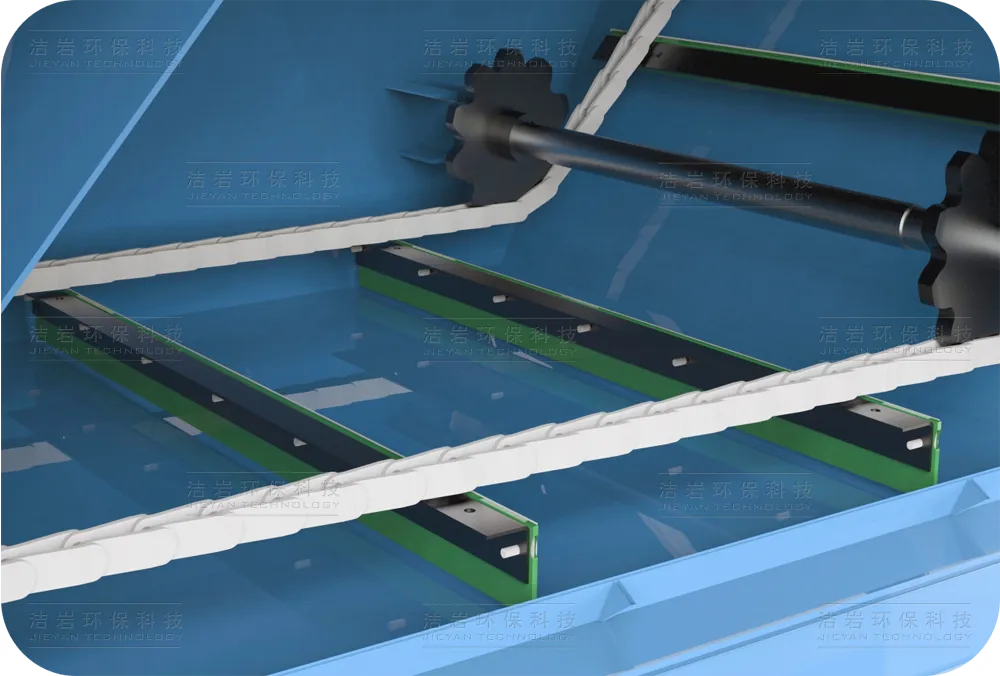

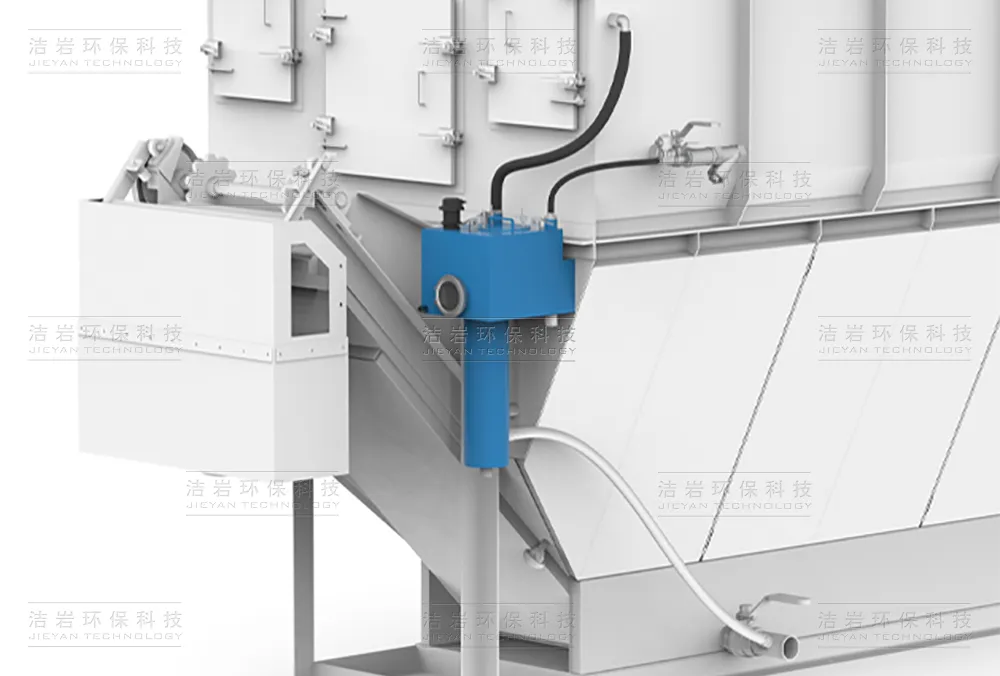

水槽斗的侧壁比较陡,可将物料堆积降到低程度,而除渣器能自动清理收集的泥渣。泥渣器由一台小功率的齿轮马达驱动,可适用于高强度工作。链轮和链条由耐磨材料制成。链条转速较低,约0.6m/min,同时较陡的输送带确保泥渣在排出时有效脱水。清洗水得以保留,补水降到低。

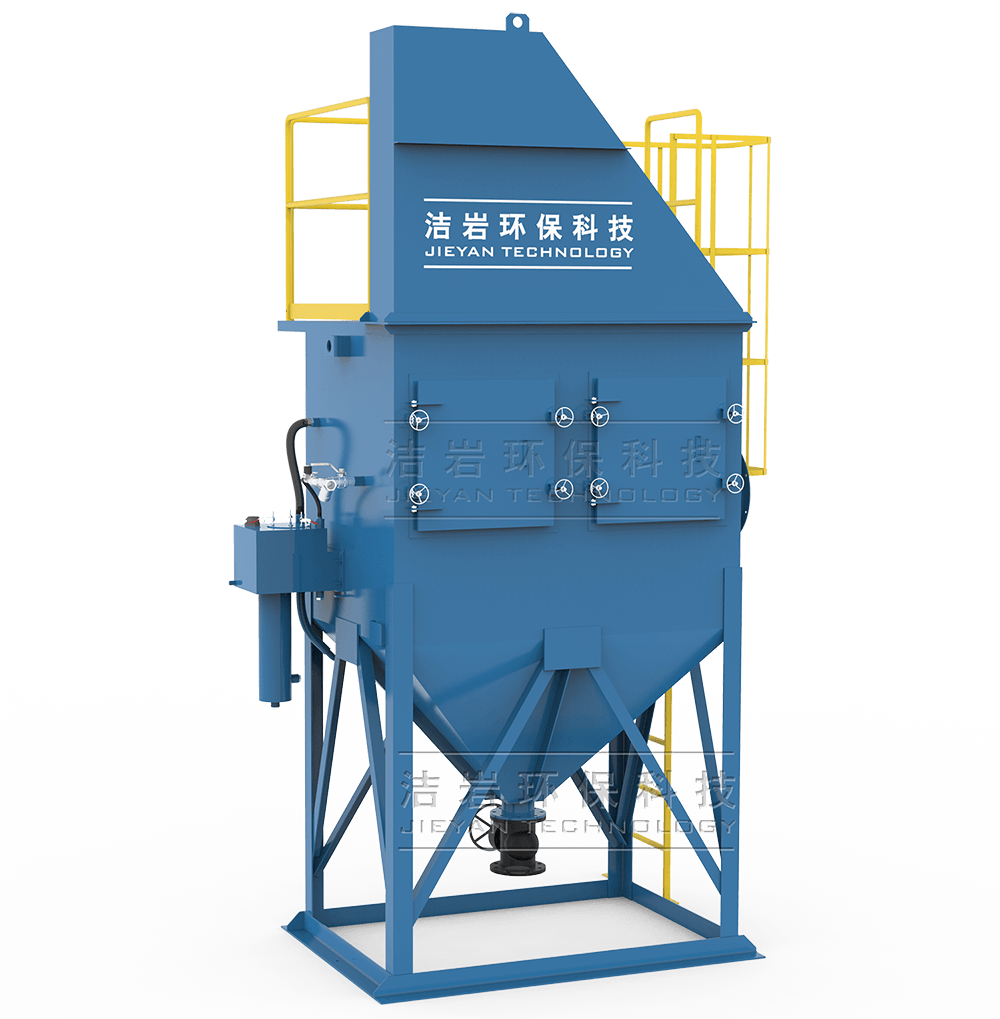

D型冲洗除渣

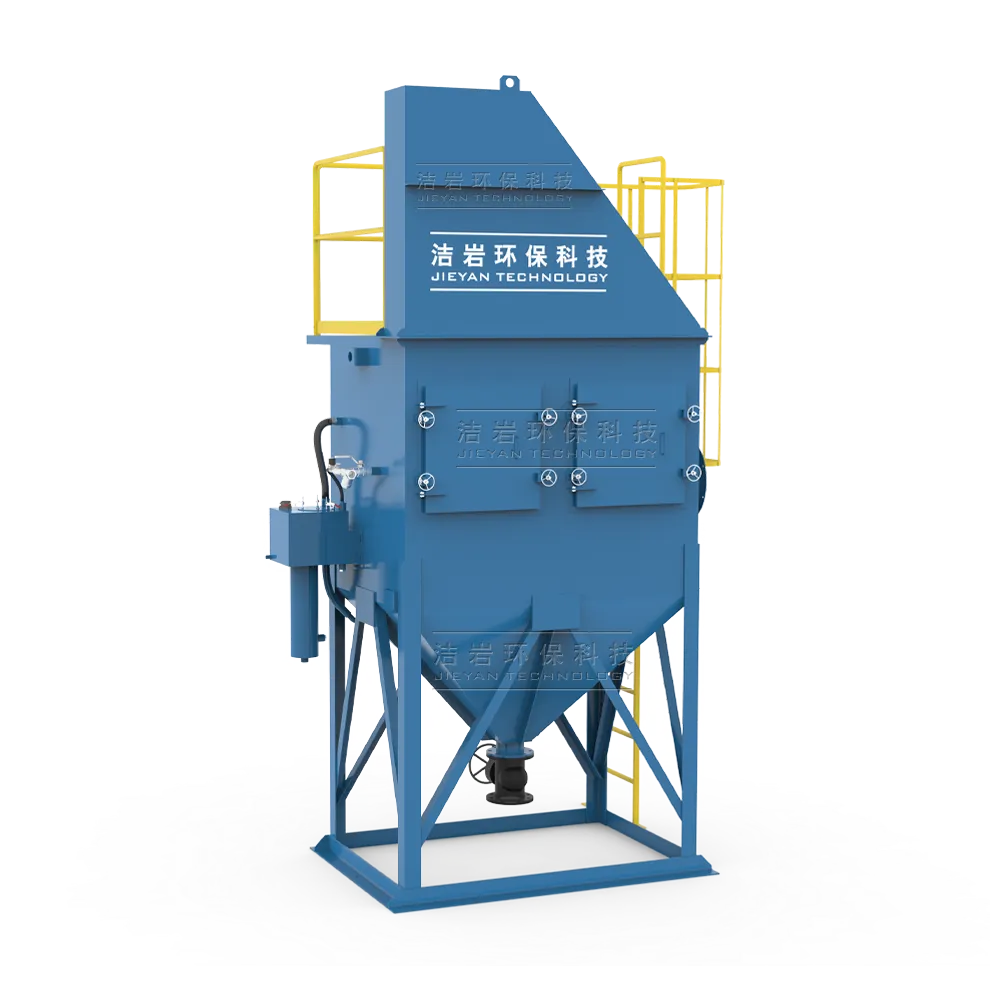

D型湿式除尘器可将水槽斗的沉淀的泥渣从水槽斗底部出口排出。泥渣通过管道系统输送至最终的处理点。可连续冲渣,也可间断冲渣。此类型除渣方式适用于化工或采石业物料输送,粉碎除尘,筛选、采矿或采石转运点等。
为了保证湿式除尘器正常运行,必须保证有连续恒定的补水和排水。

技术参数
设备型号 | 处理风量(m³/h) | 功率(kw) | 压损(Pa) | 净化效率(%) | 噪音(dB) |
HDC-1.5 | 2520-3034 | 4-5.5 | 1643-1892 | 99 | 75 |
HDC-2.5 | 4200-5040 | 5.5-7.5 | 1494-1743 | 99 | 75 |
HDC-4 | 6720-8064 | 7.5-11 | 1494-1743 | 99 | 80 |
HDC-6 | 10080-12096 | 11-18.5 | 1494-1743 | 99 | 80 |
HDC-8 | 13440-16128 | 18.5-22 | 1494-1743 | 99 | 80 |
HDC-12 | 20160-24196 | 22-37 | 1494-1743 | 99 | 90 |
HDC-16 | 26880-32256 | 37-45 | 1494-1743 | 99 | 90 |
HDC-20 | 33600-40320 | 45-55 | 1494-1743 | 99 | 90 |
HDC-24 | 40320-48384 | 45-55 | 1494-1743 | 99 | 90 |
HDC-28 | 47040-56448 | 55-75 | 1494-1743 | 99 | 90 |
HDC-32 | 53760-64512 | 55-75 | 1494-1743 | 99 | 90 |
HDC-36 | 60480-72576 | 90-110 | 1494-1743 | 99 | 90 |
HDC-40 | 67200-80640 | 90-110 | 1494-1743 | 99 | 90 |
HDC-44 | 73920-88704 | 110-132 | 1494-1743 | 99 | 90 |
HDC-48 | 80640-96768 | 132-160 | 1494-1743 | 99 | 90 |
HDC-56 | 95200-114240 | 160-200 | 1494-1743 | 99 | 90 |
HDC-64 | 108800-130560 | 185-250 | 1494-1743 | 99 | 90 |
HDC-72 | 122400-146880 | 200-280 | 1494-1743 | 99 | 90 |
HDC-80 | 136000-163200 | 250-355 | 1494-1743 | 99 | 90 |
HDC-96 | 163100-195840 | 280-400 | 1494-1743 | 99 | 90 |
HDC-108 | 183600-220320 | C/F | 1494-1743 | 99 | 90 |
HDC-120 | 204000-244200 | C/F | 1494-1743 | 99 | 90 |
HDC-132 | 224420-269280 | C/F | 1494-1743 | 99 | 90 |
HDC-144 | 244800-593760 | C/F | 1494-1743 | 99 | 90 |
HDC-160 | 272000-326400 | C/F | 1494-1743 | 99 | 90 |
HDC-176 | 290200-359040 | C/F | 1494-1743 | 99 | 90 |
HDC-192 | 326400-391680 | C/F | 1494-1743 | 99 | 90 |
*上述技术参数为理论参考数据,不同工况不同物料,理论通过量也会不同,请以销售经理提供的技术方案或技术协议参数为准。
